Projekt domu parterowego o pow. 136 m²: 3 Sypialnie, 2 Łazienki, Otwarta kuchnia, Garaż

Projekt
87760C
Czas realizacji 30 dni
Podpisane i opieczętowane
KC Dostępny
Kluczowe parametry
136
Pow. użytkowa m²
1 + 1
Łazienki + WC
3 + 0
Sypialnie + Gabinet
2
Samochody
Projekt Architektoniczny

Opis techniczny

Rzuty kondygnacji

Rzut więźby dachowej

Rzut dachu

Przekroje

Elewacje

Zestawienie stolarki okiennej i drzwiowej

Projekt Konstrukcyjny

Zawiera opis techniczny

Rzuty fundamentów

Płyty stropowe w skali

Rysunki detali konstrukcyjnych

Zbrojenie słupów

Zbrojenie wieńców

Zbrojenie nadproży

Zestawienie stali konstrukcyjnej

Zestawienie drewna na więźbę

Projekt Instalacji

Instalacja wodno-kanalizacyjna

Instalacja ogrzewania

Instalacja gazowa

Instalacja elektryczna

Chcesz wprowadzić zmiany?

Ten projekt domu można dostosować do stylu życia Twojej rodziny i warunków Twojej działki.

Rzuty

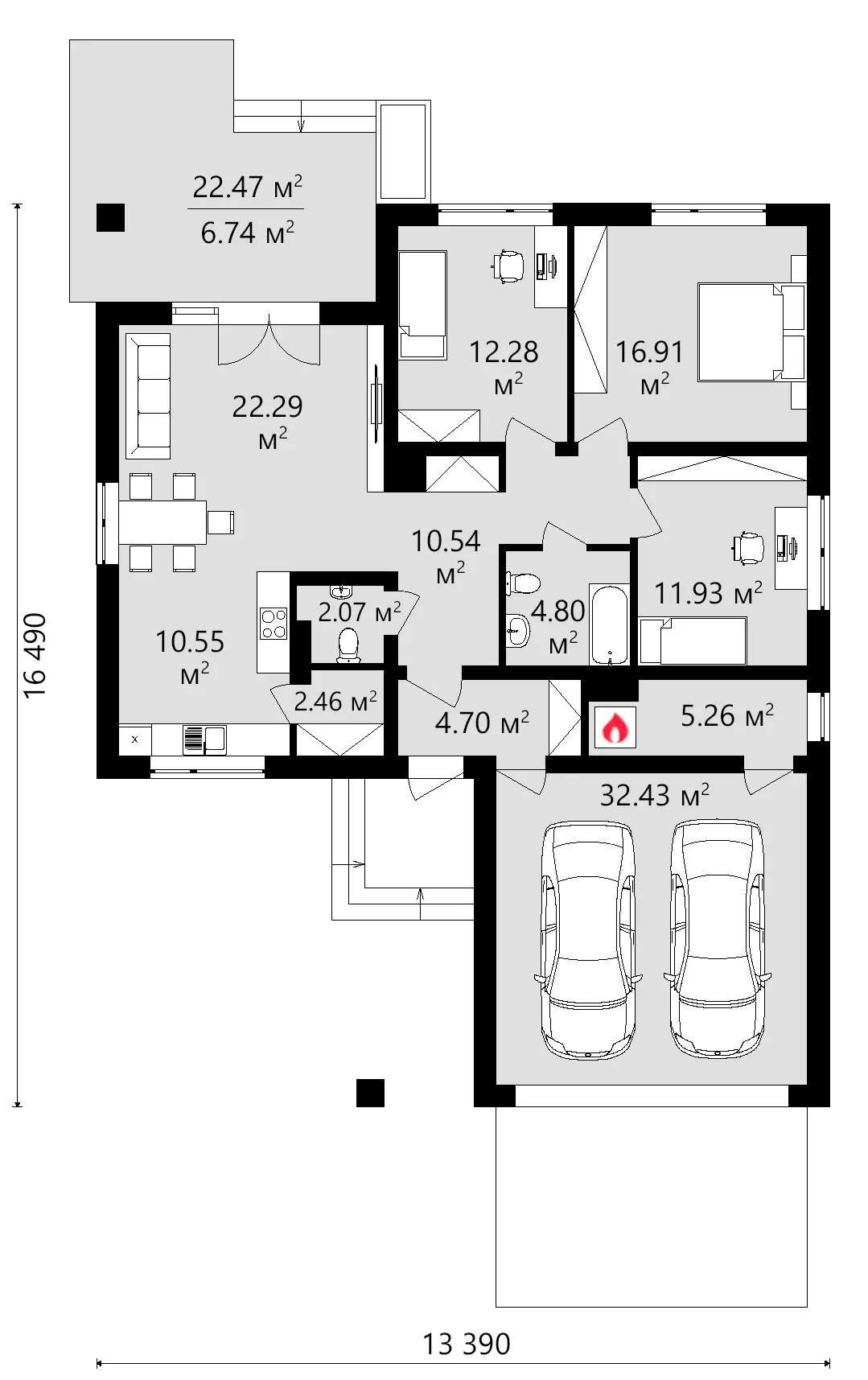

Parter
Parter 12 – Projekt domu parterowego o pow. 136 m², 3 Sypialnie — 87760C
Pełna specyfikacja
Powierzchnia
Pow. zabudowy: 202.9 m²
Pow. netto domu: 98.53 m²
Pow. kotłowni: 5.26 m²
Pow. użytkowa: 136.22 m²
Wymiary
Głębokość: 16.49 m
Szerokość: 13.39 m
Wysokość: 6.38 m
Garaż
Pow. garażu: 32 m²
Samochody: 2
Wjazd od frontu
Wysunięty
Fundament
Ławy
Płyta (Opcjonalnie)
Z bloczków (Opcjonalnie)
Materiały
Beton komórkowy
Pustak ceramiczny (Opcjonalnie)
Bloczek silikatowy (Opcjonalnie)

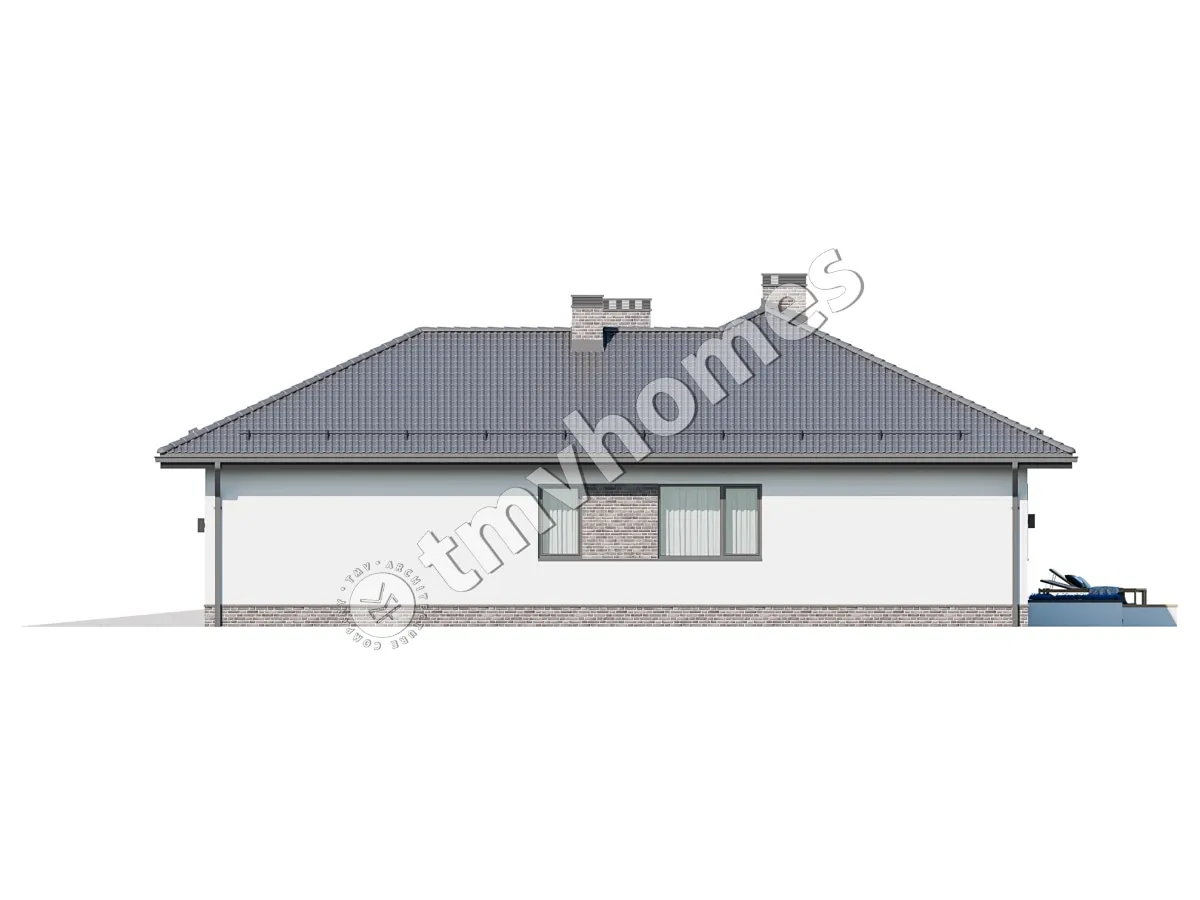

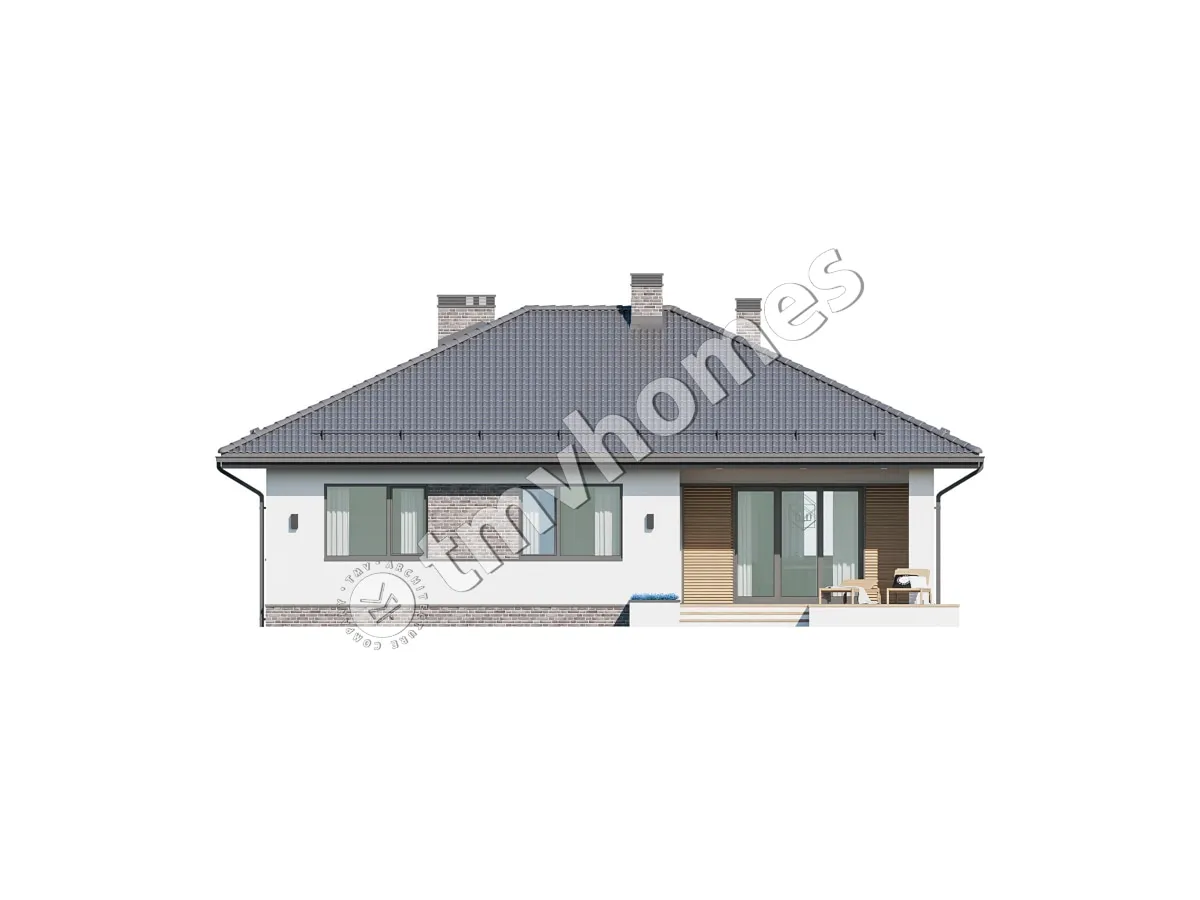

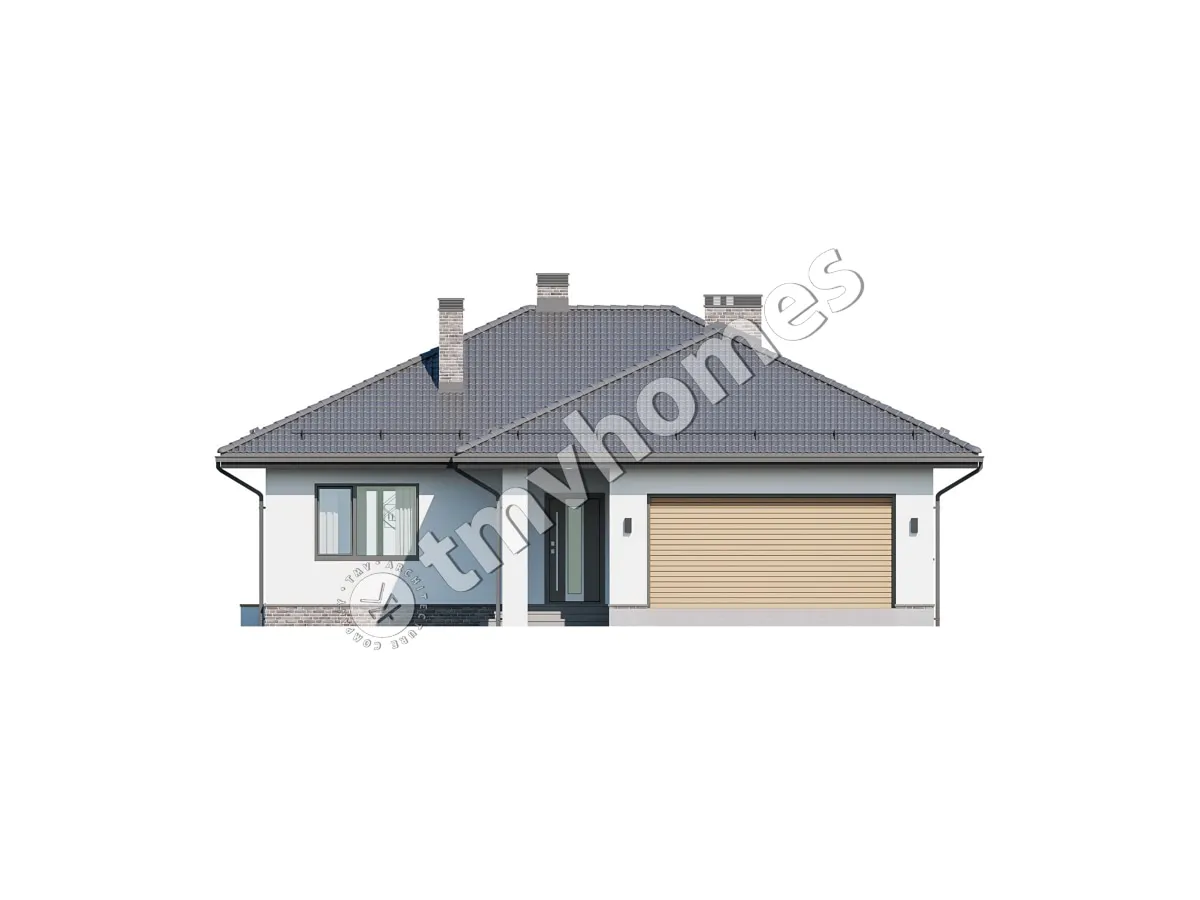

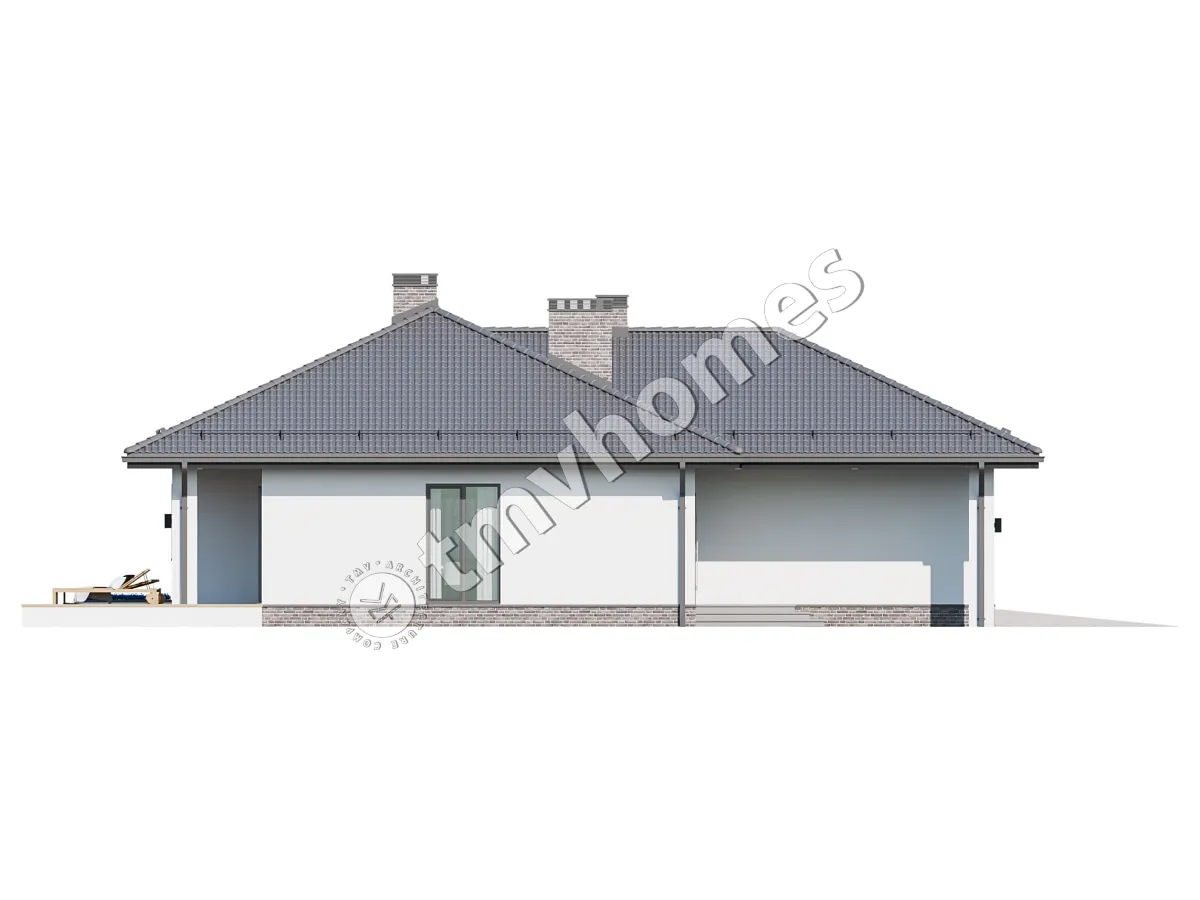

Elewacje
Tynk
Pomieszczenia
Łazienki: 1
Wc: 1
Sypialnie: 3
Kotłownia
Wiatrołap
Kuchnia i jadalnia
Spiżarnia
Kącik jadalniany
Cechy wewnętrzne
Główna sypialnia na parterze
Skupione sypialnie
Otwarta kuchnia
Cechy zewnętrzne
Zadaszona weranda z tyłu
Styl architektoniczny
Bungalow
European
Tradycyjny

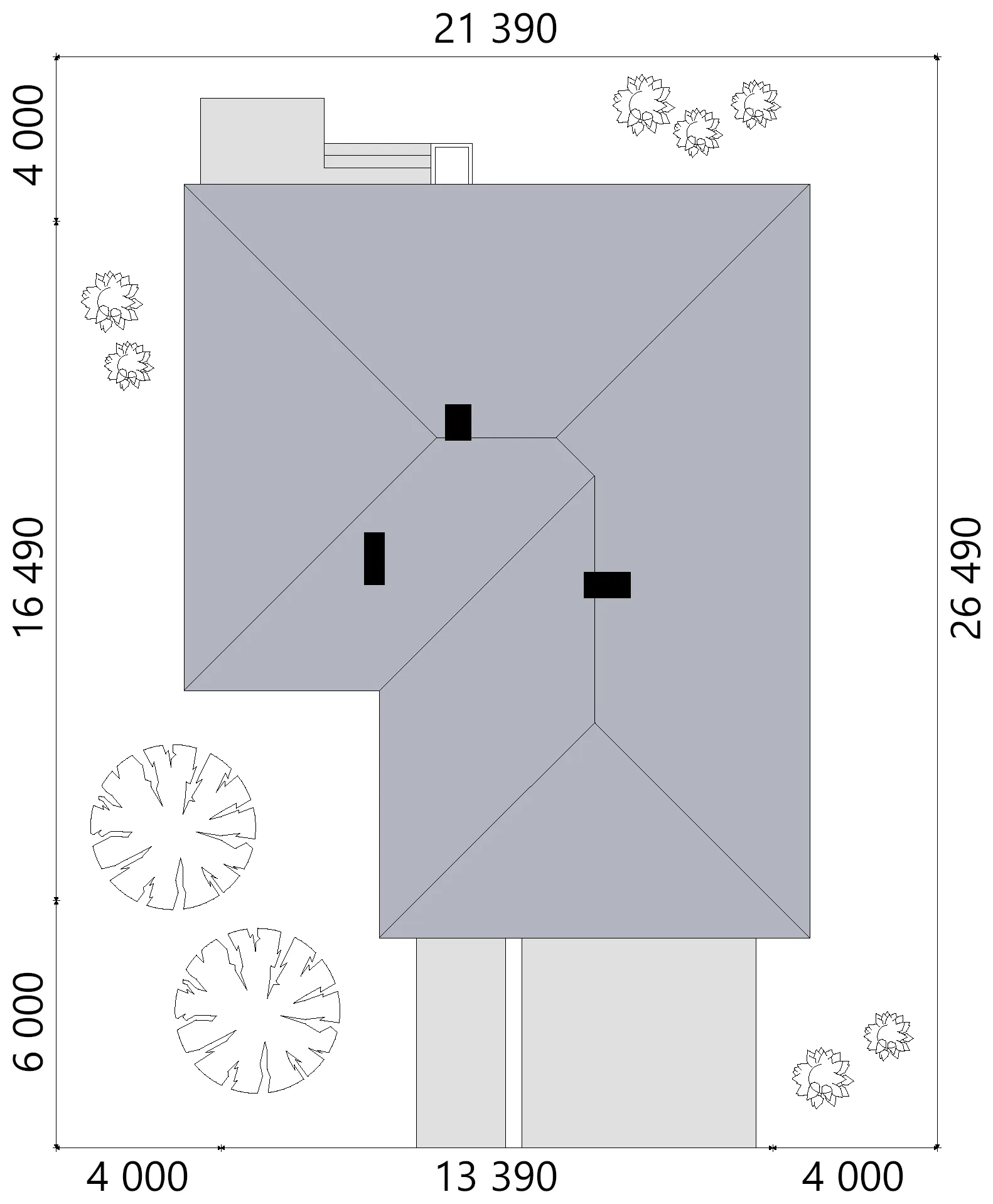

Dach
Powierzchnia dachu: 303.00 m²
Wielospadowy
Kąt dachu: 26º (±2º)

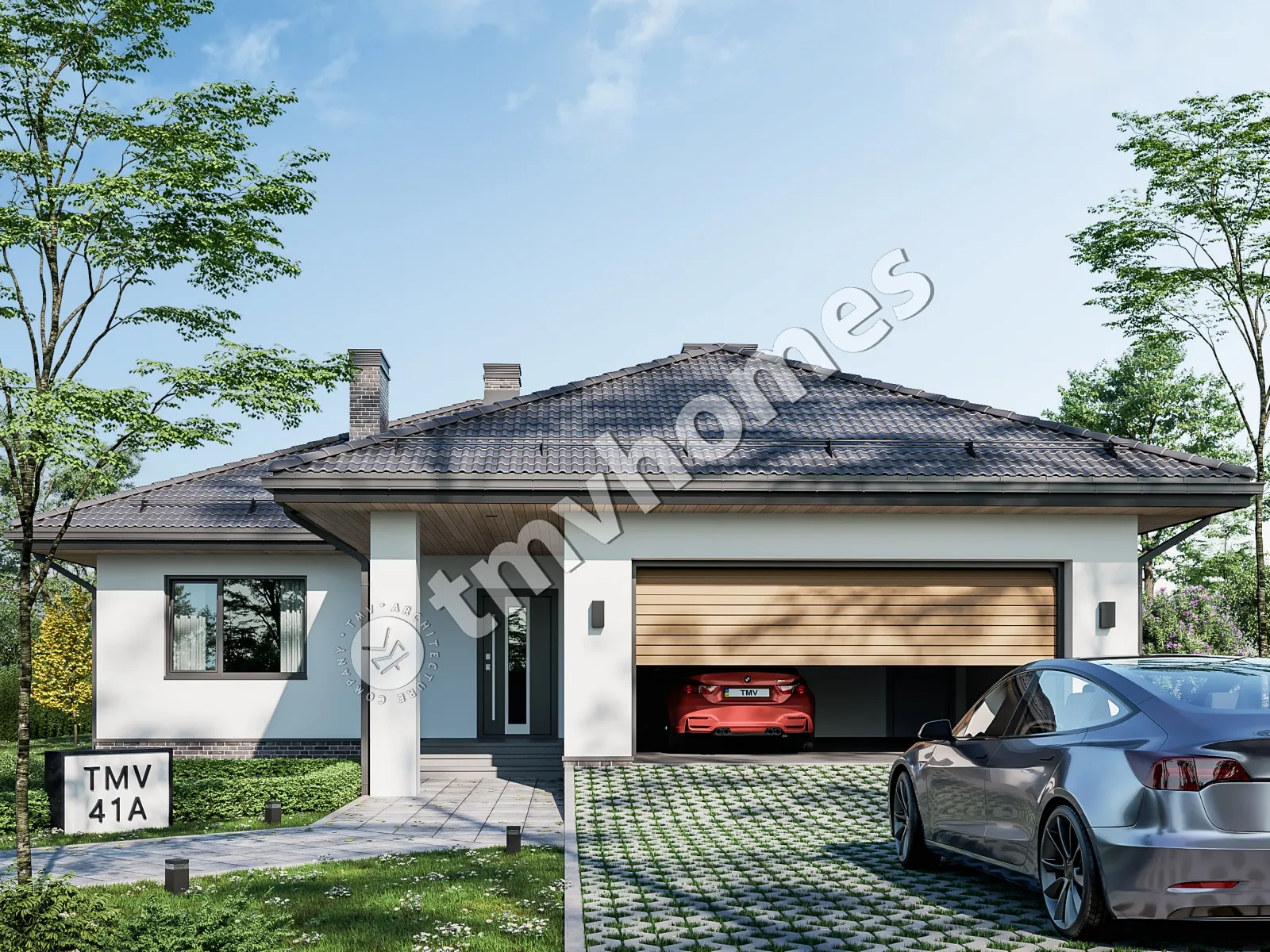

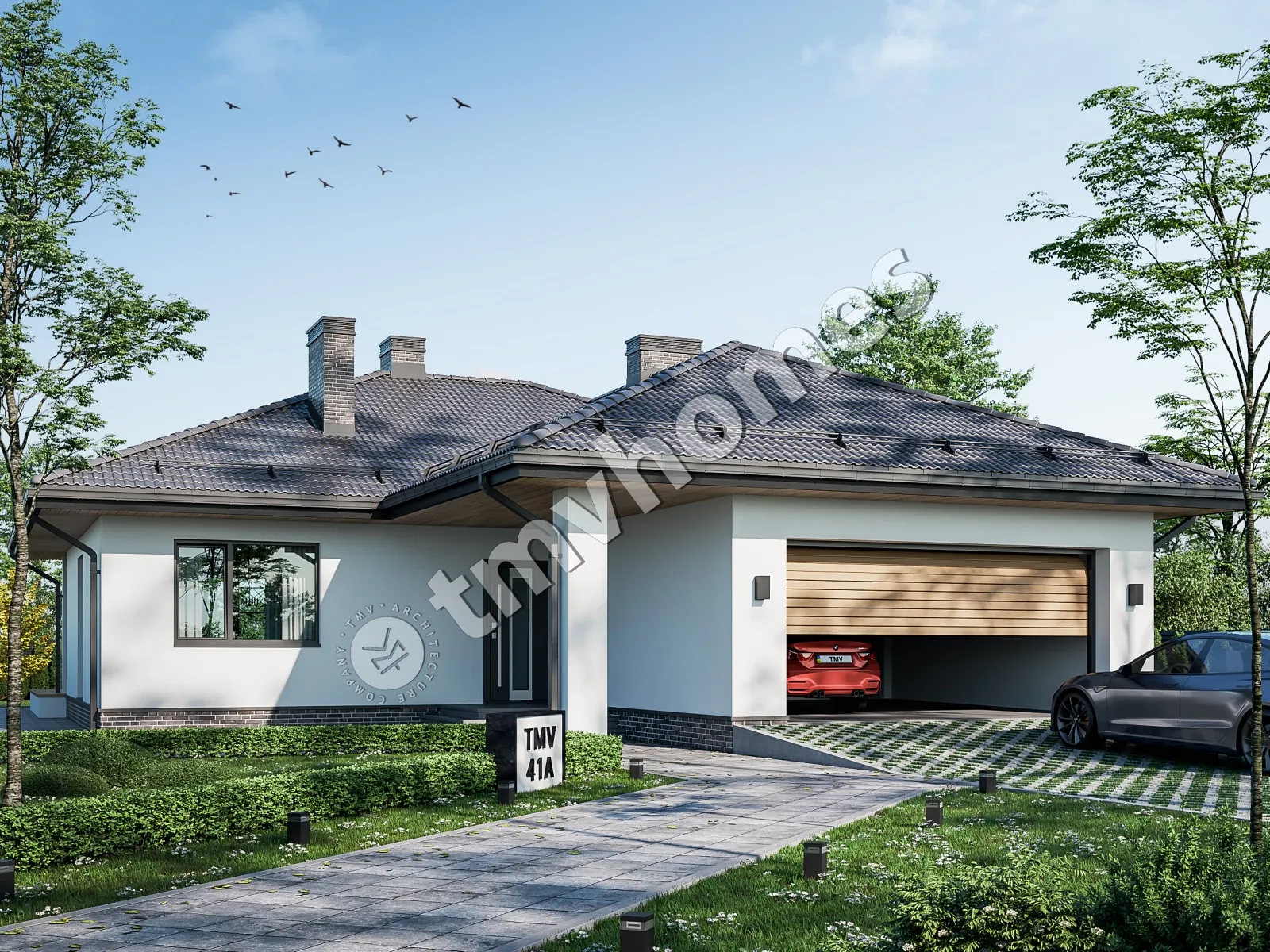

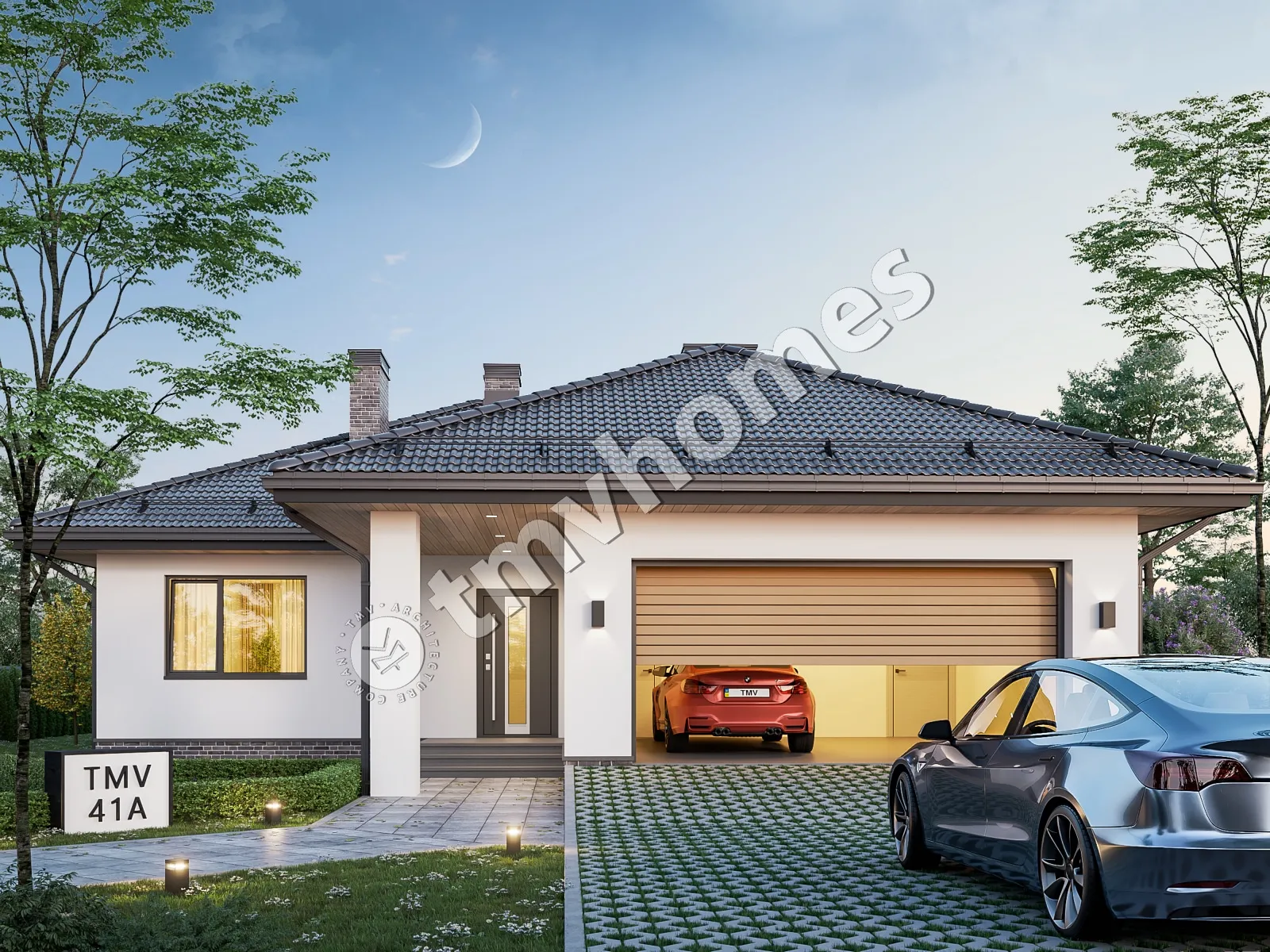

Projekt 87760C to projekt domu parterowego z 3 sypialniami o powierzchni 136 m², zaplanowany na rzucie w kształcie litery L i nakryty dachem wielospadowym. Łączy styl bungalow z elementami europejskimi i tradycyjnymi, a otynkowana elewacja nadaje bryle spokojny, ponadczasowy charakter. Kąt nachylenia dachu wynosi 26º (±2º), dzięki czemu sylwetka domu jest niska i harmonijna. Budynek ma 13.39 m szerokości i 16.49 m głębokości, a jego wysokość to 6.38 m.

Za drzwiami wejściowymi znajduje się wiatrołap, który zatrzymuje chłód i porządkuje miejsce na kurtki oraz buty. Dalej otwiera się strefa dzienna z otwartą kuchnią, połączoną z częścią wypoczynkową w jedną przestronną przestrzeń, co ułatwia gotowanie w towarzystwie domowników i gości. Kuchnię uzupełnia praktyczna spiżarnia na zapasy i drobny sprzęt, a kącik jadalniany sprawdza się przy szybkich śniadaniach i niespiesznej, weekendowej kawie.

Trzy sypialnie są zgrupowane w jednej części domu, z dala od strefy dziennej, co zapewnia ciszę wieczorem i w nocy. Główna sypialnia znajduje się na parterze, podobnie jak wszystkie pomieszczenia, więc codzienne życie toczy się bez schodów. Do dyspozycji rodziny jest jedna pełna łazienka oraz dodatkowa toaleta, wygodna zwłaszcza dla gości. Osobna kotłownia mieści urządzenia techniczne i pozwala utrzymać porządek w części mieszkalnej.

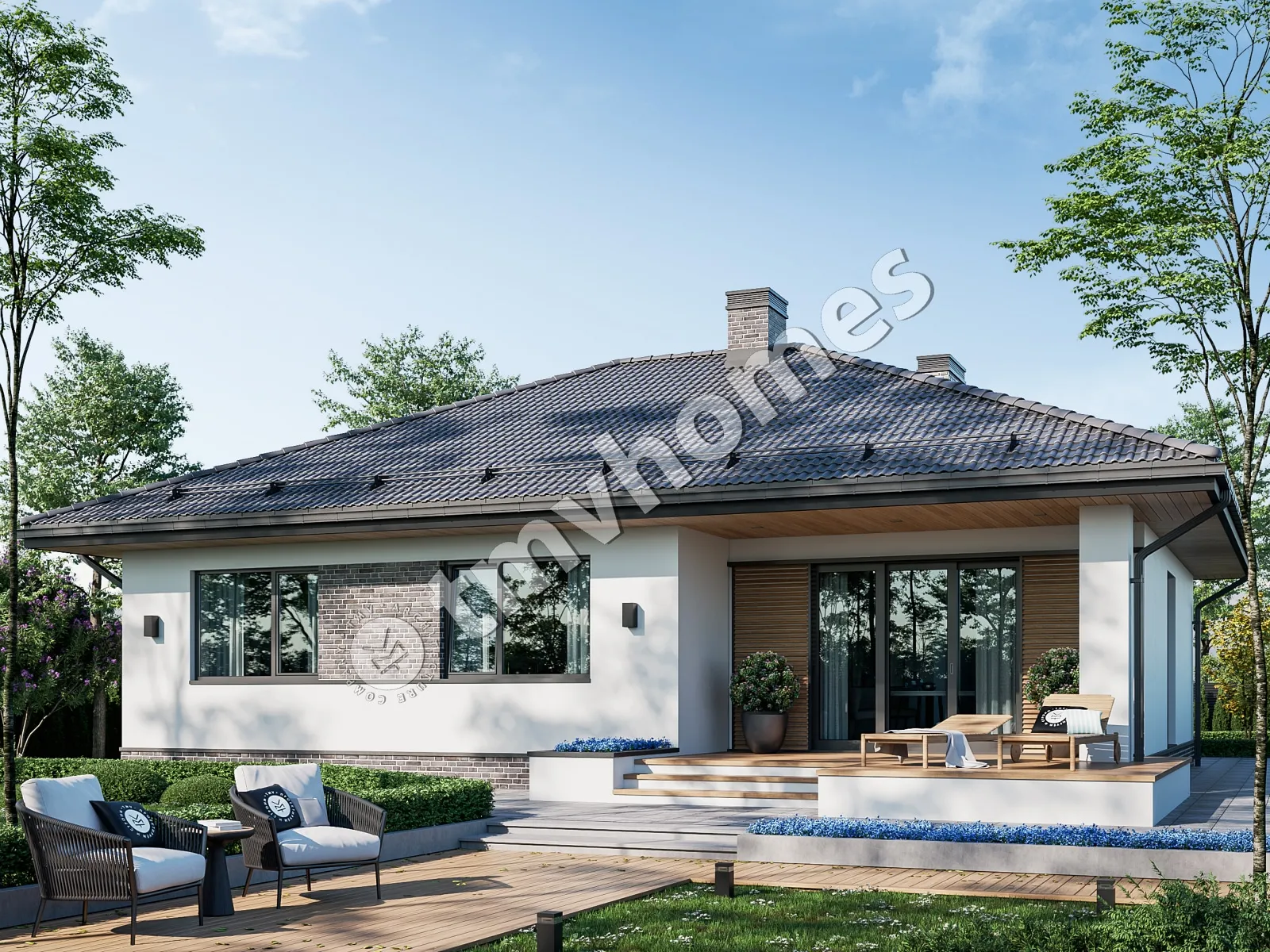

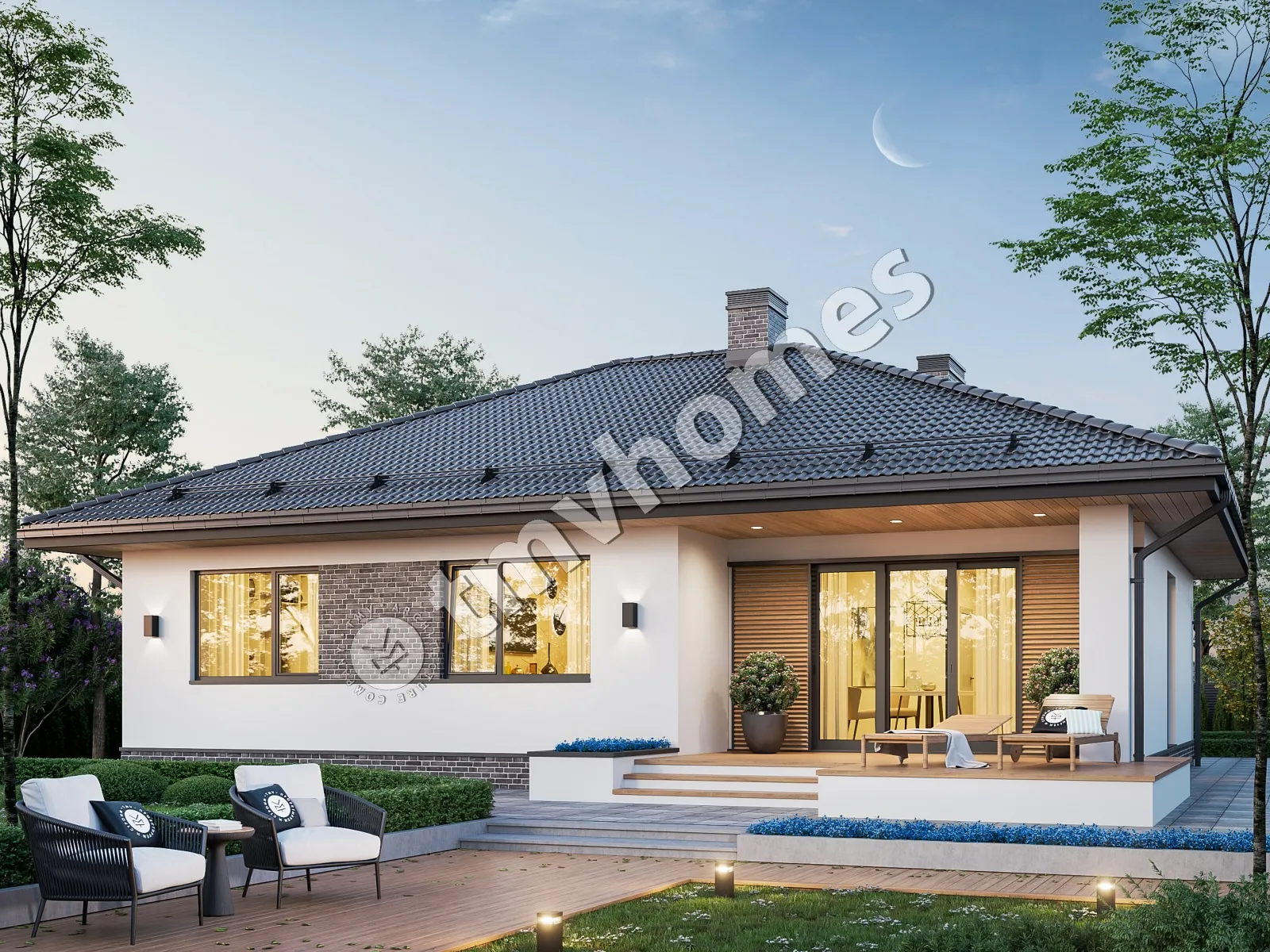

Dwustanowiskowy garaż z wjazdem od frontu jest wysunięty przed linię domu i tworzy krótsze ramię litery L, wyznaczając dojście do wejścia. Od strony ogrodu znajduje się zadaszona weranda z tyłu, która staje się dodatkowym pokojem pod gołym niebem na letnie wieczory. Dom jest niepodpiwniczony i posadowiony na ławach fundamentowych; na życzenie dostępny jest także wariant z płytą fundamentową lub fundamentem z bloczków. Ściany zewnętrzne zaprojektowano z betonu komórkowego, a opcjonalnie można je wykonać z pustaka ceramicznego lub bloczka silikatowego. To kompaktowy projekt domu z garażem dla rodziny, która ceni funkcjonalny układ na jednym poziomie.

Architekt
TMV Homes TMV Homes Biuro architektoniczne country with code pl Polska
country with code pl Polska
Województwo Mazowieckie, Warszaw
Pakiet projektu

Drukowany komplet projektu
6150 zł
Fundament
0 zł
1600 zł
1600 zł
Ściany zewnętrzne
0 zł
1700 zł
1700 zł
Dodatki
250 zł
0 zł
750 zł
50 zł
50 zł
500 zł
Suma częściowa
Ochrona płatności: Plansplace przekazuje Twoją płatność sprzedawcy dopiero po dostarczeniu kompletu projektu w formie cyfrowej lub drukowanej.
Koszt budowy

686.800zł

Bez działki
